Sonda GPS Plotter de 10 pulgadas con transductor CHIRP de alta frecuencia

Referencia: 000-16000-103

Descripción del conjunto

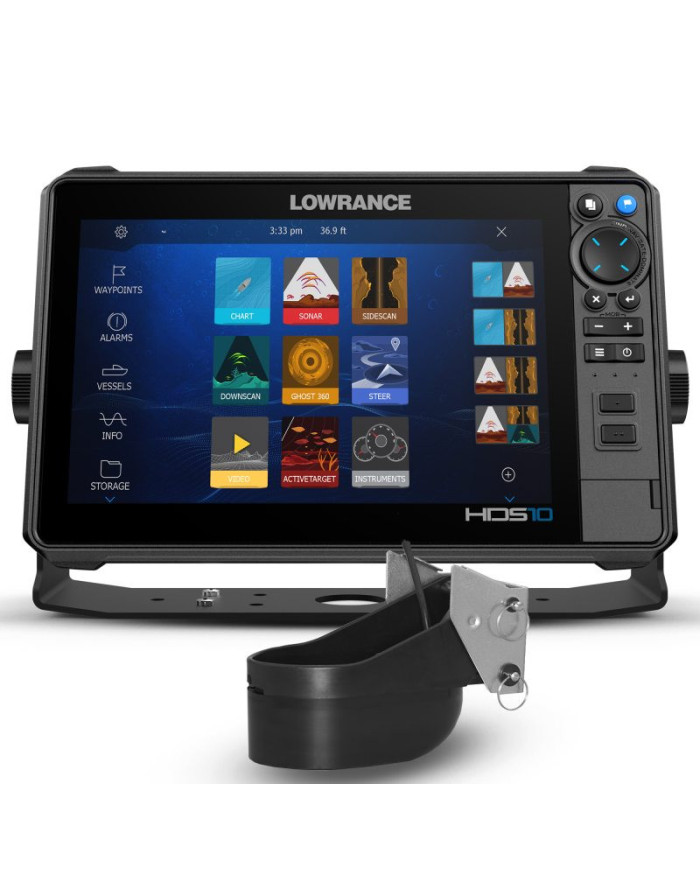

La referencia 000-16000-103 combina una unidad multifunción Lowrance HDS PRO de 10" con un transductor Airmar TM185HW CHIRP de 1 kW para montaje en popa. El conjunto está orientado a la pesca técnica y a la localización de peces y estructuras en profundidades medias, aprovechando la tecnología CHIRP de alta frecuencia.

El TM185HW trabaja en el rango de 150–250 kHz y dispone, según el documento de origen, de un ángulo constante de lectura de 25°. Esta configuración está planteada para proporcionar una lectura detallada y una buena definición de objetivos en la columna de agua y sobre el fondo.

1. Lowrance HDS PRO 10: unidad multifunción

La HDS PRO de 10" constituye el centro de visualización y control del conjunto. Integra funciones de navegación, GPS y sonda y puede formar parte de un sistema más amplio de electrónica marina mediante sus conexiones y protocolos de comunicación.

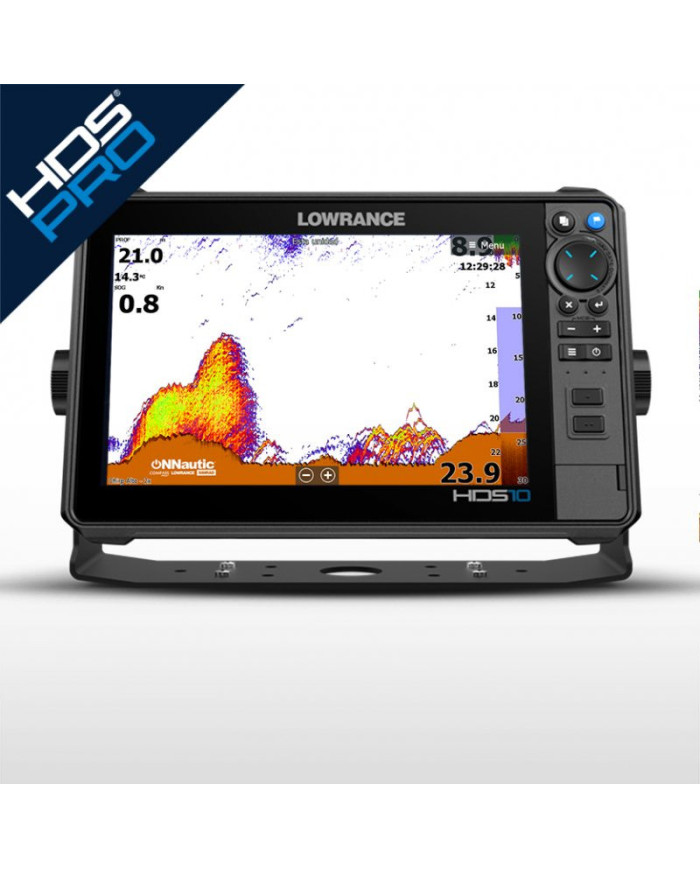

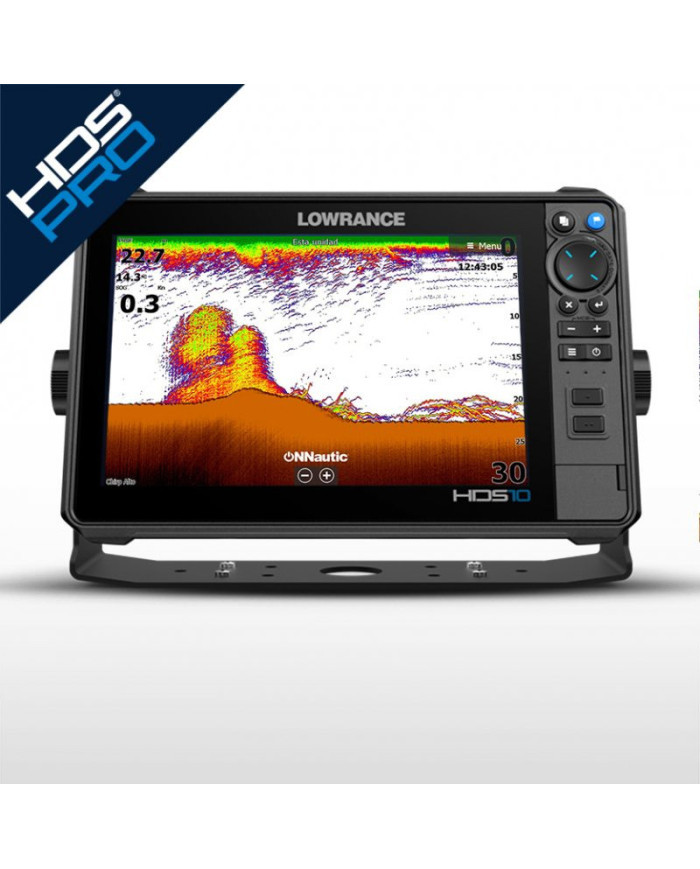

·        Pantalla multitáctil de 10" SolarMAX™ IPS HD.

·        Resolución indicada en el documento de origen: 1280 × 720 píxeles.

·        Procesador de cuatro núcleos.

·        Sonda CHIRP y Broadband integradas.

·        Compatibilidad con Active Imaging™ HD, ActiveTarget® 2, StructureScan® y otras tecnologías mediante los transductores o módulos correspondientes.

·        GPS integrado de 10 Hz con GPS/GLONASS y WAAS/EGNOS/MSAS.

·        NMEA 2000® y NMEA 0183.

·        Dos puertos Ethernet.

·        Wi-Fi® y Bluetooth® 4.0.

·        Compatibilidad con diferentes soluciones cartográficas.

2. Airmar TM185HW: transductor CHIRP de 1 kW

El Airmar TM185HW es un transductor CHIRP monocanal de alta frecuencia diseñado para montaje en popa. El documento lo presenta como una solución de 1 kW orientada a obtener una elevada definición de lectura mediante un rango de 150–250 kHz.

Su ángulo constante de 25° permite mantener una cobertura uniforme durante el barrido de frecuencias. El documento indica que está pensado para embarcaciones de madera, fibra o metal de aproximadamente 8 a 12 metros.

3. Tecnología CHIRP de alta frecuencia

La principal característica del TM185HW es su funcionamiento CHIRP en frecuencias altas. El barrido de 150 a 250 kHz está orientado a proporcionar una lectura con alto nivel de detalle, especialmente interesante para localizar objetivos de pesca y analizar estructuras.

Según el documento facilitado, el alcance máximo indicado para esta configuración es de 152 metros. El propio documento incluye un gráfico de cobertura relativa que muestra la relación entre profundidad y cobertura del haz.

4. Cobertura del haz del TM185HW

El gráfico de la página 2 del documento representa la cobertura inferior relativa del transductor en función de la frecuencia y la profundidad. La tabla muestra los siguientes valores de cobertura para el rango 150–250 kHz:

Estos valores corresponden al gráfico incluido en el documento de origen y se presentan como cobertura relativa. El rendimiento real de una instalación de sonda puede variar en función de las condiciones del agua, el fondo, la instalación y el ruido acústico.

5. Montaje y compatibilidad

·        Soporte de montaje en acero inoxidable.

·        Montaje en popa.

·        Conector xSonic para equipos Lowrance / Simrad.

·        El documento indica la posibilidad de utilizarlo en equipos con conector azul mediante el adaptador correspondiente.

·        Diseñado para embarcaciones de madera, fibra o metal de 8 a 12 m, según el documento.

6. Posibilidades de ampliación de la HDS PRO

Aunque esta referencia incorpora el TM185HW, la HDS PRO puede integrarse con otras tecnologías de exploración y navegación mediante los accesorios y transductores adecuados.

·        Active Imaging™ HD.

·        ActiveTarget® 2 para sonda en tiempo real.

·        DownScan y SideScan.

·        FishReveal.

·        StructureScan® / StructureScan® HD / StructureScan® 3D.

·        Radares HALO® compatibles.

·        Pilotos automáticos y motores eléctricos compatibles.

·        Sistemas AIS y superposición de radar.

7. Cartografía y navegación

El documento indica compatibilidad de la HDS PRO con C-MAP® REVEAL™, C-MAP® DISCOVER™, C-MAP® Genesis, Navionics y Compass eMaps.

También se menciona Genesis Live para crear cartografía en tiempo real a partir de los datos de la sonda cuando la configuración instalada lo permite.

C-MAP REVEAL se presenta en el documento como una cartografía premium con relieve sombreado, imágenes de satélite, fotografías aéreas y gráficos de trama. Compass eMaps se plantea como una solución de cartografía batimétrica por zonas geográficas.

Las cartografías no se consideran incluidas en la referencia 000-16000-103 salvo que se indique expresamente en la oferta.

8. Integración y conectividad

·        NMEA 2000® y NMEA 0183.

·        Dos conexiones Ethernet.

·        Wi-Fi® integrado.

·        Bluetooth® 4.0 con soporte para Bluetooth clásico.

·        Control de pilotos automáticos NAC-1 y NAC-2.

·        Control del motor eléctrico Lowrance Ghost®.

·        Integración con MotorGuide Xi5/Xi3 mediante PinPoint Gateway.

·        Control de radares HALO® compatibles.

·        Integración con AIS y superposición de radar.

·        Compatibilidad con sistemas multimedia SonicHub, SonicHub2 y FusionLink.

Contenido de la referencia 000-16000-103

·        Unidad Lowrance HDS PRO de 10".

·        Soporte de montaje HDS PRO.

·        Palomillas de montaje.

·        Tapa protectora.

·        Cable de alimentación.

·        Portafusibles y fusible para la instalación.

·        Transductor Airmar TM185HW xSonic CHIRP de 1 kW para montaje en popa.

Características técnicas Lowrance HDS PRO 10

* Algunas funciones requieren el transductor o módulo específico correspondiente.

Características técnicas Airmar TM185HW

Aplicaciones recomendadas

·        Pesca deportiva y pesca técnica.

·        Localización de peces y estructuras en profundidades medias.

·        Embarcaciones de aproximadamente 8 a 12 m.

·        Instalaciones en cascos de madera, fibra o metal.

·        Sistemas Lowrance HDS PRO que requieren un transductor CHIRP de alta frecuencia y 1 kW.

·        Configuraciones en las que se prioriza la definición de objetivos frente a un alcance de profundidad muy elevado.

Ventajas principales

·        Tecnología CHIRP de alta frecuencia 150–250 kHz.

·        Potencia de 1 kW.

·        Ángulo constante de 25°.

·        Profundidad máxima indicada de 152 m.

·        Montaje en popa con soporte de acero inoxidable.

·        Conector xSonic para Lowrance / Simrad.

·        HDS PRO de 10 pulgadas como plataforma multifunción.

·        Posibilidad de ampliar el sistema con ActiveTarget 2, Active Imaging HD, radar, piloto automático y otros equipos compatibles.

Preguntas frecuentes

¿Qué incluye la referencia 000-16000-103?

Incluye la Lowrance HDS PRO de 10" con soporte, palomillas, tapa, cable de alimentación, portafusibles y fusible, además del transductor Airmar TM185HW CHIRP de 1 kW.

¿Qué rango de frecuencia tiene el TM185HW?

El documento facilitado indica un rango CHIRP de 150–250 kHz.

¿Qué potencia tiene el transductor?

El TM185HW incluido en esta referencia tiene una potencia de 1 kW.

¿Cuál es el ángulo de lectura?

El documento indica un ángulo constante de 25°.

¿Qué profundidad máxima indica el documento?

El documento establece un alcance máximo de 152 metros para el rango de alta frecuencia 150–250 kHz.

¿Dónde se instala el TM185HW?

Está diseñado para montaje en popa y se suministra con soporte de acero inoxidable.

¿Qué conector utiliza?

Se entrega con conector xSonic para equipos Lowrance / Simrad. El documento también indica que puede utilizarse con equipos de conector azul mediante el adaptador correspondiente.

¿Incluye ActiveTarget 2?

No. La HDS PRO es compatible con ActiveTarget 2, pero el sistema ActiveTarget requiere su transductor y módulo específicos, que no forman parte de esta referencia.

¿Incluye cartografía C-MAP o Compass eMaps?

No se indica como incluida. Son soluciones compatibles/adicionales que deben adquirirse según la cobertura necesaria.
