ANPER TECHNOLOGY

Sonda multifunción de 10 pulgadas con transductor CHIRP de frecuencia media

Referencia: 000-16000-13944

Descripción del conjunto

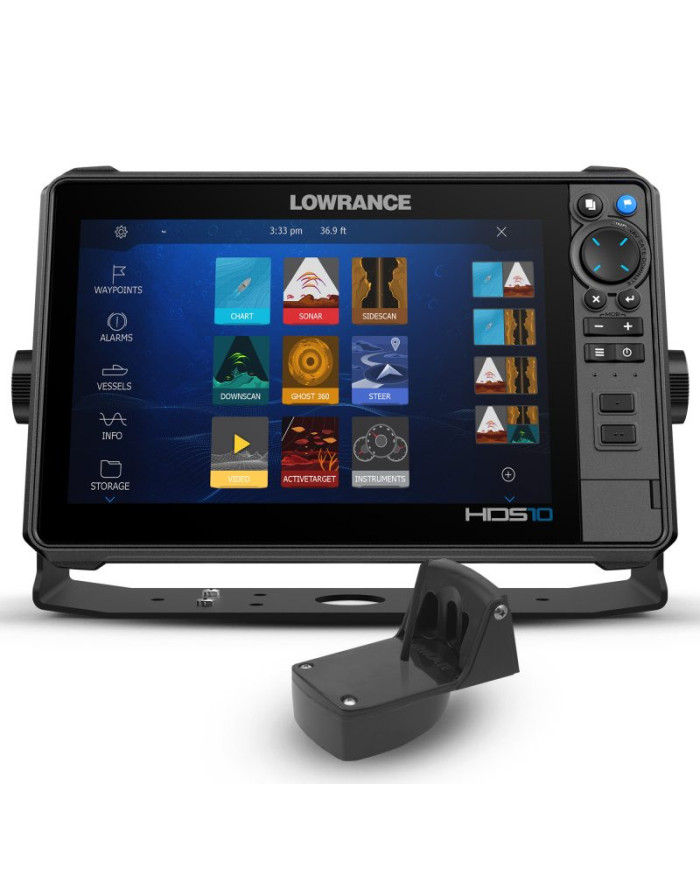

La referencia 000-16000-13944 combina una pantalla multifunción Lowrance HDS PRO de 10" con un transductor Airmar TM150M de montaje en popa. Es una configuración especialmente interesante para pesca de agua dulce, pesca costera y embarcaciones de pequeño y mediano tamaño que necesitan una lectura CHIRP de frecuencia media con buena separación de objetivos.

El TM150M trabaja en un rango de 95 a 155 kHz y proporciona un haz relativamente estrecho que concentra la energía sobre los objetivos. Unido a la capacidad de procesamiento y visualización de HDS PRO, el conjunto permite obtener una lectura detallada de peces y fondo a profundidades medias.

1. Lowrance HDS PRO 10: pantalla y centro de control

La HDS PRO 10" funciona como pantalla multifunción para la información procedente del transductor y de otros sensores de la embarcación. Su pantalla SolarMAX HD IPS multitáctil está diseñada para ofrecer buena visibilidad desde ángulos amplios y en condiciones de elevada luminosidad.

·        Pantalla SolarMAX HD IPS de 10" con resolución actual de 1280 × 800 píxeles.

·        Brillo superior a 1.200 nits.

·        Ángulos de visión de hasta 80° en vertical y horizontal.

·        Teclado direccional de 8 vías y dos teclas programables de acceso rápido.

·        Sonda integrada CHIRP, Broadband, Active Imaging HD DownScan y Active Imaging HD SideScan.

·        Compatibilidad con diferentes módulos y transductores Lowrance, incluyendo ActiveTarget 2, S3100 y StructureScan.

·        GPS integrado de 10 Hz y compatibilidad con cartografía C-MAP y otras soluciones compatibles.

·        Conectividad NMEA 2000, NMEA 0183, Ethernet, Wi-Fi y Bluetooth.

2. Airmar TM150M: CHIRP de frecuencia media

El Airmar TM150M es un transductor CHIRP de montaje en popa diseñado para trabajar en la banda de frecuencia media de 95–155 kHz. Su ancho de banda de 60 kHz permite realizar un barrido CHIRP continuo dentro de ese intervalo, en lugar de limitarse a una única frecuencia fija.

Según Airmar, el TM150M está concebido para proporcionar una combinación equilibrada entre rendimiento en aguas relativamente someras y detección a mayor profundidad, con especial atención a la definición de objetivos y a la separación de peces próximos a estructuras o suspendidos en la columna de agua.

Haz de 26° a 17°: cobertura y definición

El TM150M ofrece una anchura de haz que varía entre 26° y 17° a lo largo de su rango de frecuencia. Este comportamiento permite concentrar más energía acústica sobre el objetivo y favorecer la separación de peces y estructuras.

La documentación oficial de Airmar establece una profundidad máxima de 183 m (600 ft) para este modelo. La profundidad efectiva en una instalación real dependerá de factores como salinidad, temperatura, ruido, estado del mar, montaje, tipo de fondo y características del objetivo.

Temperatura del agua y respuesta rápida

Además de la medición de profundidad, el TM150M incorpora sensor de temperatura del agua de respuesta rápida. Esta información puede resultar útil para interpretar cambios de temperatura relacionados con actividad de peces y para disponer de una lectura ambiental adicional durante la navegación y la pesca.

Montaje en popa

El TM150M utiliza una instalación de montaje en popa y está diseñado para embarcaciones de hasta aproximadamente 8 m (26 pies), según Airmar. Su soporte de liberación de plástico está pensado para proteger la carcasa frente a impactos frontales y está recomendado para embarcaciones con fueraborda o intraborda/fueraborda.

·        Montaje: popa.

·        Carcasa: poliuretano.

·        Soporte con sistema de liberación ante impacto frontal.

·        Adecuado para cascos de planeo.

·        Recomendado para embarcaciones de hasta 8 m (26 pies).

Tecnología CHIRP: qué aporta en esta configuración

CHIRP permite transmitir un barrido de frecuencias en lugar de trabajar con un único tono. En esta configuración, el TM150M cubre 95–155 kHz, proporcionando una lectura de frecuencia media orientada a obtener una buena definición de objetivos en aguas costeras y de profundidad media.

La combinación de un haz relativamente estrecho, 300 W de potencia y 60 kHz de ancho de banda hace del TM150M una opción equilibrada para pescadores que buscan detalle de objetivos sin recurrir a un transductor de gran tamaño o de instalación pasacascos.

Contenido de la referencia 000-16000-13944

·        Unidad Lowrance HDS PRO de 10".

·        Soporte de montaje para HDS PRO y elementos de fijación.

·        Tapa protectora.

·        Cable de alimentación con portafusible y fusible.

·        Transductor Airmar TM150M CHIRP de montaje en popa.

·        Accesorios y elementos propios del montaje del transductor según configuración suministrada.

Funciones de sonda y conectividad HDS PRO

·        CHIRP High, Medium y Low, dependiendo del transductor conectado.

·        Broadband 50, 83 y 200 kHz, dependiendo del transductor.

·        Active Imaging y Active Imaging HD con los transductores correspondientes.

·        Capacidad de sonda independiente de hasta 1 kW por canal, dependiendo del transductor.

·        Profundidad máxima indicada por Lowrance de hasta 1.524 m, dependiendo del transductor.

·        NMEA 2000 y NMEA 0183.

·        Dos puertos Ethernet de 100 Mbit, con hasta seis MFD en red.

·        Dos ranuras microSD SDXC de hasta 32 GB.

·        Wi-Fi 802.11 b/g/n y Bluetooth 4.0.

·        Compatibilidad con radar HALO, AIS, pilotos automáticos y motores eléctricos compatibles.

Cartografía y navegación

La HDS PRO incluye un mapa base mundial y permite ampliar las prestaciones cartográficas mediante C-MAP REVEAL, C-MAP DISCOVER, C-MAP Genesis, Navionics y otros proveedores regionales compatibles. También dispone de Genesis Live para crear cartografía batimétrica en tiempo real cuando la instalación incorpora los datos de sonda necesarios.

La cartografía detallada no debe considerarse incluida en la referencia 000-16000-13944 salvo que se indique expresamente en la oferta o configuración comercial.

Aplicaciones recomendadas

·        Pesca deportiva y pesca técnica.

·        Pesca costera y de interior.

·        Localización de peces suspendidos y próximos a estructuras.

·        Embarcaciones de hasta aproximadamente 8 m compatibles con montaje en popa.

·        Instalaciones que buscan una solución CHIRP de frecuencia media sin recurrir a un transductor pasacascos.

·        Configuraciones Lowrance en las que se quiera aprovechar la capacidad de procesamiento y conectividad de HDS PRO.

Ventajas principales

·        Transductor CHIRP de frecuencia media 95–155 kHz.

·        Ancho de banda de 60 kHz para un barrido CHIRP amplio.

·        Haz de 26° a 17° para concentrar energía y mejorar la separación de objetivos.

·        Profundidad máxima especificada por Airmar de 183 m (600 ft).

·        Sensor de temperatura del agua integrado.

·        Pantalla HDS PRO de 10" con elevada luminosidad y manejo multitáctil.

·        GPS, cartografía y conectividad en una única pantalla multifunción.

·        Montaje en popa sencillo y adecuado para embarcaciones de hasta aproximadamente 8 m.

Características técnicas HDS PRO 10

* Algunas funciones requieren el transductor, módulo o accesorio correspondiente.

Características técnicas Airmar TM150M

Preguntas frecuentes

¿Qué transductor incluye la referencia 000-16000-13944?

Incluye el Airmar TM150M de montaje en popa, un transductor CHIRP de frecuencia media con rango 95–155 kHz.

¿Qué profundidad alcanza el TM150M?

Airmar especifica una profundidad máxima de 183 m (600 ft). El alcance real depende de las condiciones del agua, instalación y características del objetivo.

¿Qué significa 95–155 kHz?

Es el rango de frecuencia que recorre el transductor mediante CHIRP. El ancho de banda total es de 60 kHz.

¿Qué anchura de haz tiene?

La especificación oficial de Airmar indica una anchura de haz de 26° a 17° a lo largo del rango de frecuencia.

¿Mide la temperatura del agua?

Sí. El TM150M incorpora medición de profundidad y temperatura con respuesta rápida.

¿Para qué tamaño de embarcación está pensado?

Airmar lo recomienda para embarcaciones de hasta aproximadamente 8 m (26 pies).

¿Es un transductor pasacascos?

No. El TM150M es un modelo de montaje en popa, con soporte exterior.

¿La HDS PRO 10 es compatible con otros transductores?

Sí. La HDS PRO admite diferentes tecnologías de sonda y transductores, incluidos Active Imaging, ActiveTarget 2 y otros sistemas compatibles.
