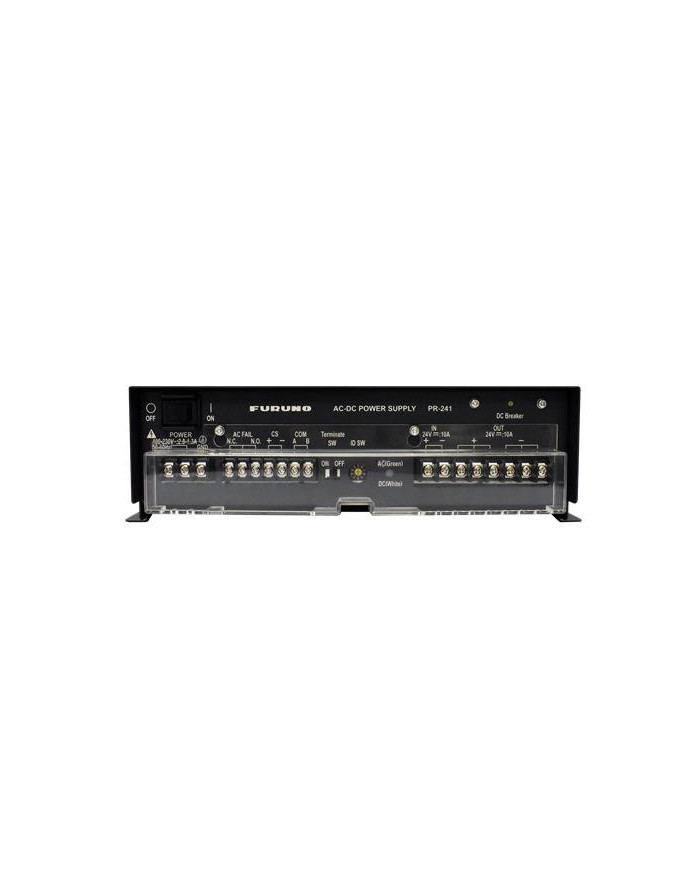

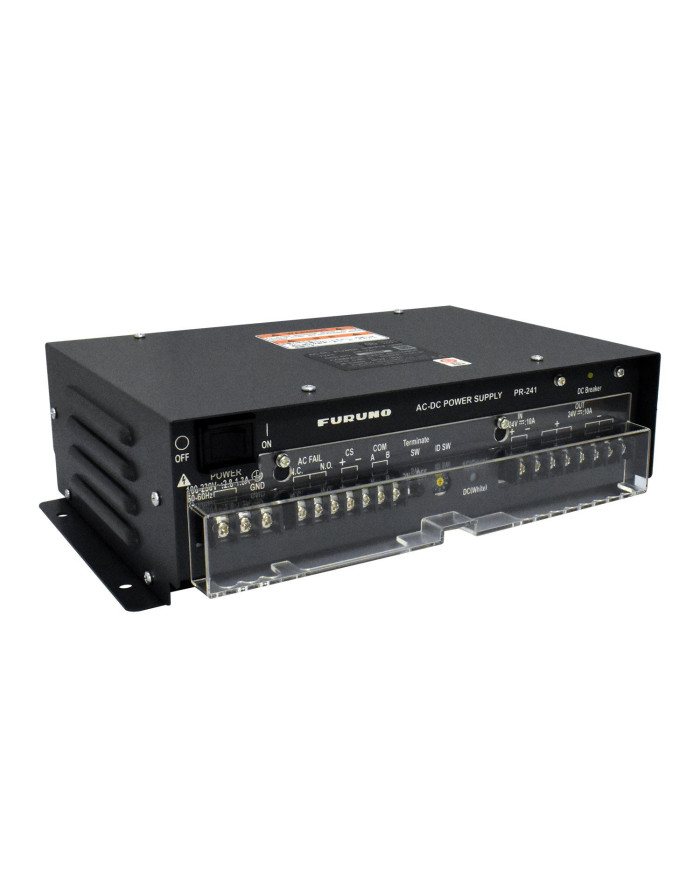

FURUNO 00003782000 – PR-241 AC/DC POWER SUPPLY UNIT.

Descripción ampliada

La FURUNO PR-241 es una unidad de alimentación AC/DC diseñada para sistemas electrónicos marinos profesionales, proporcionando una salida estable de 24 VDC hasta 10 A a partir de una alimentación de red de 100-230 VAC monofásica, 50/60 Hz.

La unidad incorpora además una entrada de 24 VDC procedente de una batería de respaldo, permitiendo realizar la conmutación automática entre la alimentación de corriente alterna y la batería. Esta característica proporciona continuidad de alimentación a los equipos conectados en caso de fallo de la red AC.

La PR-241 dispone de indicadores LED para conocer el origen de la alimentación, mostrando el estado de entrada AC mediante LED verde y la alimentación DC mediante LED blanco. También incorpora circuitos de protección frente a sobrecorriente en entrada y salida y sobretensión en la salida.

Entre sus funciones destaca la detección de fallo de alimentación AC mediante contacto de relé, permitiendo integrar la unidad en sistemas de monitorización y alarma de instalaciones navales.

Su diseño está orientado a instalaciones profesionales a bordo, siendo compatible con diferentes sistemas electrónicos FURUNO que requieren una alimentación de 24 VDC. La documentación técnica especifica un rango de temperatura ambiente de funcionamiento de -15 °C a +55 °C, humedad relativa de hasta el 93 % a +40 °C y resistencia a vibraciones conforme a IEC 60945 Ed.4.

Características principales

• Marca: FURUNO
• Modelo: PR-241
• Referencia: 00003782000
• Tipo: Unidad de alimentación AC/DC
• Entrada AC: 100-230 VAC
• Frecuencia: 50/60 Hz
• Fases: Monofásica
• Entrada de respaldo: 24 VDC desde batería
• Salida: 24 VDC ±5 %
• Corriente máxima de salida: 10 A
• Conmutación AC/DC: Automática mediante relé
• Indicación de fuente: LED AC verde / DC blanco
• Protecciones: Sobrecorriente de entrada/salida y sobretensión de salida
• Detección de fallo AC: Contacto de relé, 1 A / 250 VAC
• Temperatura de funcionamiento: -15 °C a +55 °C
• Temperatura de almacenamiento: -20 °C a +70 °C
• Humedad relativa: 93 % o menos a +40 °C
• Protección: IP22 en montaje sobre superficie / IP20 en montaje sobre mamparo
• Normativa de vibración: IEC 60945 Ed.4

Aplicaciones

La FURUNO PR-241 está destinada principalmente a instalaciones de electrónica naval profesional, donde se requiere una fuente de alimentación de 24 VDC con posibilidad de respaldo mediante batería.

Puede emplearse en sistemas como:

• Equipos de navegación marítima.
• Sistemas de radar y ECDIS.
• Sonares y equipos de pesca profesional.
• Sistemas de monitorización y control.
• Equipos de comunicaciones marítimas.
• Instalaciones electrónicas de buques profesionales.
• Sistemas FURUNO que especifican la PR-241 como unidad de alimentación.

FURUNO documenta la PR-241 como fuente de alimentación asociada a diferentes sistemas de su catálogo, incluyendo aplicaciones de navegación, radar y sonar.
